Кабель КГ: почему этот гибкий проводник стал незаменимым в промышленности и быту

Когда речь заходит о надежном электроснабжении подвижных механизмов, временных строительных площадок или сварочного оборудования, специалисты сразу вспоминают про проверенные временем решения, способные выдержать жесткие условия эксплуатации. Если вы планируете купить кабель КГ для своих проектов, важно понимать, что именно делает эту марку такой популярной и востребованной на протяжении десятилетий. Этот проводник отличается уникальной эластичностью и стойкостью к механическим нагрузкам, что позволяет использовать его там, где обычные стационарные кабели быстро выходят из строя из-за постоянных изгибов и вибраций.

Выбор правильного кабеля — это не просто вопрос соответствия сечения нагрузке, но и гарантия безопасности персонала и долговечности всего электрооборудования. Гибкость данного изделия обеспечивается особой конструкцией токопроводящих жил и специальной резиновой изоляцией, которая не трескается даже при многократных деформациях. В этой статье мы подробно разберем все нюансы, начиная от внутреннего устройства и заканчивая правилами безопасной эксплуатации, чтобы вы могли принять взвешенное решение и избежать распространенных ошибок при монтаже.

Многие пользователи ошибочно полагают, что любой гибкий провод подойдет для питания мощных установок, но на практике отсутствие должной защиты может привести к коротким замыканиям или возгораниям. Именно поэтому так важно погружаться в технические детали и понимать различия между модификациями, ведь каждая из них предназначена для своих специфических задач. Мы рассмотрим климатические исполнения, особенности маркировки и реальные сферы применения, превращая сложную техническую информацию в понятное и увлекательное чтение для каждого заинтересованного читателя.

Внутреннее устройство и ключевые конструктивные особенности

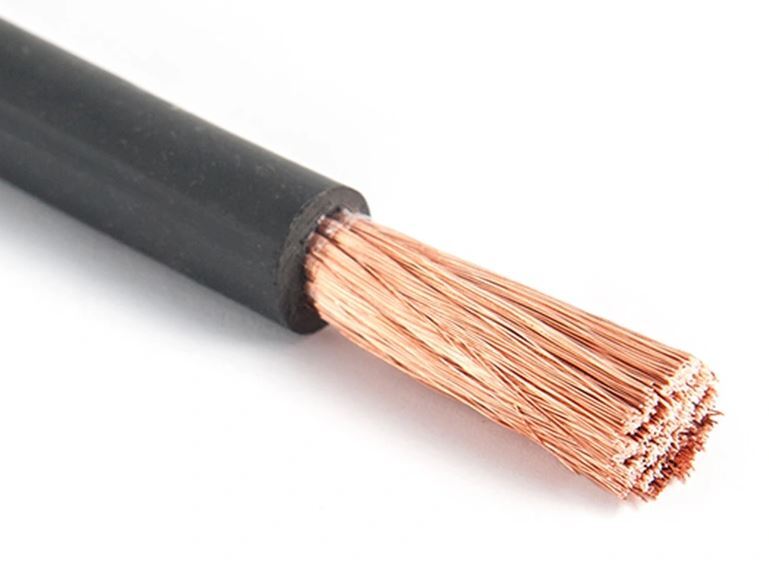

Основой надежности любого гибкого силового проводника является его внутренняя архитектура, которая кардинально отличается от стационарных аналогов с пластиковой изоляцией. Токопроводящие жилы здесь состоят из множества тонких медных проволок, скрученных особым образом, что и придает изделию исключительную пластичность без потери проводимости. Каждая жила имеет свой класс гибкости, обычно пятый или шестой, что позволяет кабелю выдерживать тысячи циклов изгиба без разрушения металлической структуры, что критически важно для подключения передвижного оборудования.

Изоляция каждой отдельной жилы выполняется из специальной резины, которая обладает высокой диэлектрической прочностью и устойчивостью к нагреву. Поверх скрученных изолированных жил накладывается разделительный слой, часто выполняемый из синтетической пленки или талька, который предотвращает слипание резиновых элементов между собой при длительной эксплуатации и нагреве. Этот технологический нюанс обеспечивает легкость разделки кабеля при монтаже и сохраняет подвижность жил относительно друг друга внутри общей оболочки.

Наружная оболочка также изготавливается из резины, но уже другого состава, более плотного и устойчивого к внешним воздействиям. Она защищает внутренние элементы от влаги, ультрафиолетового излучения, масел и механических повреждений, принимая на себя основную нагрузку от трения и ударов. Толщина и состав наружной оболочки могут варьироваться в зависимости от назначения конкретной модификации, например, для холодного климата используется резина с повышенным содержанием каучука, сохраняющая эластичность даже при экстремально низких температурах.

Технические характеристики и электрические параметры

Понимание электрических параметров необходимо для корректного подбора кабеля под конкретную нагрузку и предотвращения аварийных ситуаций в сети. Номинальное напряжение для большинства изделий этой марки составляет 660 Вольт переменного тока частотой до 400 Герц или 1000 Вольт постоянного тока, что покрывает потребности практически всего промышленного и строительного оборудования. Превышение этих значений категорически запрещено, так как резиновая изоляция не рассчитана на высоковольтные режимы и может пробиться, создав угрозу для жизни людей.

Допустимая температура нагрева токопроводящих жил при нормальной эксплуатации обычно ограничена отметкой в 75 градусов Цельсия, хотя существуют термостойкие версии, допускающие нагрев до 85 градусов. Это ограничение связано со свойствами резины, которая при перегреве начинает необратимо стареть, теряя эластичность и диэлектрические свойства. При выборе сечения необходимо учитывать не только номинальный ток, но и возможные пусковые токи двигателей, которые могут превышать рабочие значения в несколько раз, вызывая кратковременный перегрев.

Электрическое сопротивление изоляции является еще одним важнейшим параметром, который должен регулярно контролироваться в процессе эксплуатации. Нормируемое значение сопротивления должно составлять не менее 50 МОм на километр длины при температуре 20 градусов, и любое значительное снижение этого показателя сигнализирует о наличии дефектов или увлажнении. Своевременное выявление таких проблем позволяет предотвратить внезапные отказы оборудования и запланировать замену участка линии до возникновения аварии.

Таблица основных технических параметров популярных сечений

Представленные в таблице данные являются усредненными и могут незначительно отличаться у разных производителей в пределах допустимых стандартами отклонений. Масса и диаметр зависят от толщины изоляции и плотности материалов, поэтому при проектировании кабельных трасс и выборе защитных гофр всегда следует ориентироваться на паспортные данные конкретной партии продукции. Допустимые токовые нагрузки указаны для открытой прокладки при температуре окружающей среды 25 градусов, и при других условиях требуют применения корректирующих коэффициентов.

Расшифровка маркировки и существующие модификации

Маркировка кабельной продукции — это универсальный язык, позволяющий специалистам мгновенно считывать информацию о назначении и свойствах изделия без изучения подробной документации. Буквенное обозначение «КГ» расшифровывается предельно просто: «К» означает кабель, а «Г» указывает на его гибкость, что сразу отделяет его от бронированных или стационарных аналогов. Отсутствие буквы «А» в начале маркировки подтверждает использование медных токопроводящих жил, так как алюминиевые варианты в данной категории гибких силовых кабелей практически не встречаются.

Существуют важные вариации базовой маркировки, которые существенно расширяют сферу применения продукции и адаптируют её к специфическим условиям. Например, индекс «ХЛ» указывает на хладостойкое исполнение, при котором используется резина специального состава, сохраняющая работоспособность при температурах до минус 60 градусов Цельсия. Такие кабели незаменимы для работы в условиях Крайнего Севера, на открытых площадках зимой или в неотапливаемых ангарах, где обычная резина быстро задубеет и потрескается.

Противоположностью хладостойкому является тропическое исполнение, обозначаемое индексом «Т», которое предназначено для эксплуатации в жарком и влажном климате. В такой резине содержатся специальные фунгицидные добавки, препятствующие развитию плесени и грибков, а также компоненты, повышающие стойкость к солнечной радиации и высоким температурам. Использование обычного кабеля в тропиках приведет к быстрому разрушению оболочки биологическими факторами, тогда как специализированная версия прослужит положенный срок без потери характеристик.

Различия по количеству жил и их назначению

Количество жил в кабеле напрямую определяет его функциональное назначение и тип подключаемого оборудования. Одножильные варианты чаще всего используются для сварочных аппаратов, где требуется максимальная гибкость и высокая токовая нагрузка при однофазном подключении. Также они применяются в качестве временных перемычек или для питания мощных потребителей постоянного тока, где важна минимальная потеря напряжения на длине.

Трехжильные и четырехжильные конфигурации являются стандартом для питания трехфазных электродвигателей и распределительных щитов. В четырехжильном варианте четвертая жила обычно имеет меньшее сечение и выполняет функцию нулевого рабочего или защитного заземляющего проводника. Пятижильные исполнения встречаются реже и используются в системах с разделенными нулевыми рабочими и защитными проводниками, что соответствует современным требованиям электробезопасности для сложных установок.

Важно отметить, что цветовая маркировка изоляции жил также несет информационную нагрузку и помогает избежать ошибок при подключении. Согласно действующим стандартам, желто-зеленый цвет строго зарезервирован для проводников защитного заземления, голубой — для нулевого рабочего, а остальные цвета используются для фазных жил. Соблюдение этой кодировки не только упрощает монтаж и последующее обслуживание, но и является обязательным требованием нормативных документов по электробезопасности.

Список наиболее востребованных модификаций

• КГ-ХЛ — хладостойкая версия для эксплуатации при температурах от -60°C до +50°C, идеальна для северных регионов и зимних стройплощадок.
• КГ-Т — тропическое исполнение с защитой от плесени и солнца, рабочий диапазон от -10°C до +55°C, применяется в южных широтах.
• КГ-У — умеренное климатическое исполнение, стандартный вариант для большинства территорий с диапазоном от -40°C до +50°C.
• КГн — модификация с оболочкой из негорючей резины, предназначенная для объектов с повышенными требованиями пожарной безопасности.
• КГ-ТП — термопластичная версия, где вместо резины используется эластомер на основе термопластов, обладающий улучшенной маслобензостойкостью.
• РПШМ — близкий аналог в резиновой изоляции, но с экранированием, используемый когда требуется защита от электромагнитных помех.

Каждая из перечисленных модификаций решает конкретную инженерную задачу, и замена одной на другую без анализа условий эксплуатации недопустима. Например, установка обычного КГ-У на морозе приведет к растрескиванию оболочки уже через несколько дней, а использование тропического варианта в Арктике сделает кабель ломким как стекло. Всегда сверяйте климатическое исполнение с реальными условиями на объекте, учитывая не только средние, но и экстремальные сезонные показатели.

Области применения и специфика использования

Гибкость и надежность сделали данный тип кабельной продукции настоящим универсалом в самых разных отраслях человеческой деятельности. В строительстве он повсеместно используется для подключения башенных кранов, бетономешалок, сварочных постов и временных распределительных устройств. Способность выдерживать постоянные перемещения, волочение по земле и воздействие строительной пыли делает его единственным разумным выбором для организации временного электроснабжения на площадке.

В горнодобывающей и металлургической промышленности эти кабели питают конвейеры, дробилки, насосы и другое оборудование, работающее в тяжелых условиях. Здесь особенно важны стойкость к абразивному износу и способность функционировать в запыленной атмосфере с повышенной влажностью. Специальные усиленные версии применяются даже для питания экскаваторов и другой карьерной техники, где механические нагрузки на кабель достигают экстремальных значений.

В быту и малом бизнесе данная продукция нашла применение в удлинителях для садовой техники, переносных генераторах и мобильном оборудовании. Фермеры используют его для подключения кормораздатчиков и доильных аппаратов, автовладельцы — для организации освещения в гаражах и мастерских. Главное преимущество здесь — безопасность: резиновая оболочка надежно защищает от поражения током даже при случайном повреждении, в отличие от дешевых ПВХ-удлинителей, которые становятся опасными при первом же контакте с влагой.

Особенности монтажа и прокладки

Несмотря на свою неприхотливость, монтаж гибких кабелей требует соблюдения определенных правил, игнорирование которых сокращает срок службы изделия. Минимальный радиус изгиба при монтаже должен составлять не менее восьми наружных диаметров кабеля, а при эксплуатации — не менее шести. Чрезмерное перегибание вызывает деформацию внутренних слоев и может привести к обрыву жил или пробою изоляции в месте изгиба, причем дефект может проявиться не сразу, а спустя некоторое время.

При подключении к клеммам оборудования необходимо использовать специальные наконечники или гильзы, так как простое скручивание многопроволочной жилы недопустимо. Медные проволочки имеют свойство «вытекать» из-под винтового зажима со временем, что приводит к ослаблению контакта, перегреву и выгоранию клеммной колодки. Опрессовка наконечником формирует монолитное соединение, которое сохраняет стабильный контакт на протяжении всего срока службы и исключает необходимость периодической подтяжки.

Прокладка по земле допускается только в качестве временной меры, и даже в этом случае кабель следует защищать от механических повреждений. Лучше всего укладывать его в траншею с песчаной подушкой или использовать защитные трубы и короба, если речь идет о более длительном использовании. Волочение кабеля по асфальту, бетону или острым камням быстро истирает резиновую оболочку, обнажая токоведущие части и создавая прямую угрозу электротравматизма.

Таблица сравнения условий эксплуатации разных исполнений

Анализируя таблицу, становится очевидно, что экономия на выборе правильного климатического исполнения оборачивается значительно большими расходами на замену вышедшего из строя кабеля. Хладостойкая резина содержит дорогие пластификаторы, которые бесполезны в теплом климате, но жизненно необходимы на морозе. Точно так же тропические добавки не нужны в Сибири, но спасают кабель от гниения во влажных субтропиках. Выбирайте исполнение строго в соответствии с географией использования.

Безопасность, хранение и уход за кабелем

Безопасная эксплуатация гибких силовых кабелей начинается с регулярного визуального осмотра перед каждым включением. Резиновая оболочка подвержена естественному старению и механическому износу, поэтому любые трещины, порезы, вздутия или следы оплавления должны стать сигналом к немедленному прекращению использования. Эксплуатация поврежденного кабеля категорически запрещена, так как резина не обладает самовосстанавливающимися свойствами, и дефект будет только прогрессировать.

Хранение кабельной продукции также требует внимания, так как неправильные условия складирования могут испортить изделие еще до начала использования. Кабели должны храниться в закрытых помещениях или под навесом, защищенными от прямого солнечного света и атмосферных осадков. Длительное воздействие ультрафиолета запускает процесс фотоокислительной деструкции резины, делая её хрупкой и непригодной для эксплуатации, даже если внешне повреждения еще не заметны.

При хранении на барабанах их следует располагать вертикально, чтобы нижние витки не испытывали чрезмерного давления, которое может привести к деформации изоляции. Температура в помещении хранения должна быть положительной, так как замерзшая резина при попытке размотки может потрескаться. Перед монтажом после длительного хранения на холоде кабель рекомендуется выдержать в теплом помещении не менее суток, чтобы материал восстановил эластичность и был готов к укладке без риска повреждений.

Типичные ошибки при выборе и эксплуатации

Одной из самых распространенных ошибок является использование данного типа кабеля для стационарной скрытой проводки в стенах или под землей. Резиновая изоляция не предназначена для постоянного контакта с бетоном, штукатуркой или грунтом, которые химически агрессивны и ускоряют старение материала. Для стационарных линий существуют специальные кабели с ПВХ или сшитой полиэтиленовой изоляцией, которые служат десятилетиями, тогда как резиновый кабель в стене деградирует за несколько лет.

Другая частая ошибка — неправильный подбор сечения без учета длины линии и падения напряжения. Многие ориентируются только на таблицы допустимых токов, забывая, что на длинных участках сопротивление самого кабеля может вызвать существенную потерю напряжения на нагрузке. Электродвигатель, получающий пониженное напряжение, начинает потреблять повышенный ток и перегревается, что может вывести его из строя раньше, чем перегреется сам кабель. Всегда проверяйте падение напряжения расчетом при длине линии более 30-40 метров.

Также нередко встречается практика ремонта поврежденных участков путем скручивания и изоляции изолентой, что абсолютно недопустимо для силовых гибких кабелей. Место такого «ремонта» становится слабым звеном, которое неизбежно откажет под нагрузкой, причем часто с искрением и риском пожара. Единственный правильный способ устранения локального повреждения — полная замена участка кабеля или использование специальных муфт холодной усадки, предназначенных для гибких проводников и обеспечивающих герметичность и механическую прочность соединения.

Чек-лист проверки состояния кабеля

1. Визуальный осмотр оболочки: проверка на наличие трещин, порезов, потертостей и следов термического воздействия по всей длине.
2. Проверка гибкости: аккуратное сгибание в подозрительных местах для выявления скрытых переломов жил или отслоения изоляции.
3. Осмотр мест ввода: контроль состояния кабеля в точках подключения к оборудованию и разъемам, где нагрузка на изгиб максимальна.
4. Измерение сопротивления изоляции: периодическая проверка мегаомметром для выявления скрытых дефектов и увлажнения.
5. Проверка контактов: осмотр наконечников и клеммных соединений на предмет окисления, ослабления и следов перегрева.
6. Контроль температуры: оценка нагрева оболочки под нагрузкой, который не должен превышать допустимые нормы.

Регулярное выполнение этого простого чек-листа занимает совсем немного времени, но многократно снижает риск аварийных ситуаций и простоя оборудования. Профилактика всегда дешевле и безопаснее, чем ликвидация последствий отказа, особенно когда речь идет об электричестве. Приучите персонал к культуре бережного обращения с кабельными линиями, и они прослужат вам верой и правдой весь заявленный производителем срок.

Заключение и рекомендации по выбору

Кабель КГ заслуженно занимает свое место в арсенале электриков и инженеров благодаря уникальному сочетанию гибкости, надежности и доступности. Его конструкция продумана до мелочей для работы в динамических режимах, а разнообразие климатических исполнений позволяет применять его от арктических льдов до тропических лесов. Понимание принципов устройства, маркировки и правил эксплуатации превращает этот простой на вид проводник в мощный инструмент обеспечения энергией любых мобильных установок.

При выборе продукции всегда отдавайте предпочтение сертифицированным изделиям от ответственных производителей, соблюдающих требования ГОСТ. Дешевые аналоги с заниженным сечением жил или некачественной резиной могут выглядеть идентично оригиналу, но создают серьезные риски безопасности и выходят из строя в самый неподходящий момент. Инвестиция в качественный кабель — это инвестиция в бесперебойность работы и спокойствие за сохранность дорогостоящего оборудования.

Надеемся, что эта подробная статья помогла вам разобраться во всех тонкостях выбора и использования гибких силовых кабелей. Помните, что грамотный подход к электротехническим материалам — основа успешного и безопасного проекта любого масштаба. Применяйте полученные знания на практике, соблюдайте правила безопасности, и пусть ваши электрические сети работают стабильно и надежно долгие годы.
